- 悬臂环缝焊接机
-
悬臂式异形罐体环缝自动焊机,又叫加强圈焊接机,环缝自动焊机焊接设备,高效可靠,自动化焊接各种形状罐体环缝,一次成型,焊缝美观,质量可靠,提高生产效率,改善作业环境。
-
咨询电话 15864554699
- 水泊智能
产品详情
产品简介:

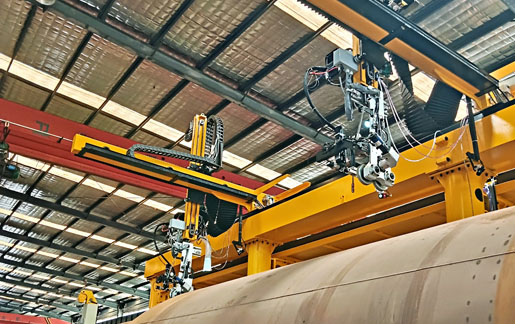

悬臂环缝焊接机是山东水泊智能装备股份有限公司自主研发的高效、可靠的专用焊接设备。该设备基于公司多年积累的焊接工艺和设备调试技术,能够自动焊接各种规则和不规则罐体的环缝。
产品特点:
1. 自动焊接各种规则和不规则罐体的环缝
2. 采用先进的PLC可编程控制技术、微电子及变频技术
3. 直线环缝焊接一次成型,焊缝美观,焊接质量可靠
4. 生产效率高、操作简单方便、容易掌握设备特性
5. 确保批量生产过程中稳定的焊接质量,改善操作环境
产品优势:
1. 高效、可靠、自动焊接
2. 可适应各种规则和不规则罐体的环缝焊接
3. 提高生产效率,减少人工劳动
4. 确保焊接质量,改善操作环境
规格参数
序号 | 项 目 | 技术参数 |
1 | 最大旋转直径 | 2500 mm |
2 | 最小旋转直径 | 1600 mm |
3 | 18Kg轨长 | 16000mm |
4 | 有效焊接长度 | 13000mm |
5 | 焊接速度范围 | 50-500mm/min |
6 | 门架最大回程速度 | 2800 mm/min |
7 | 焊接位置 | 平面角环焊缝 |
8 | 加强筋宽度尺寸 | 100-200mm |
9 | 加强筋高度 | 50-70mm |
10 | 焊丝直径 | 1.2mm |
11 | 焊接方式 | MIG |
12 | 门架驱动 | 伺服可调 |
13 | 电缆输送 | 拖链 |
14 | 焊缝跟踪方式 | 人工微调 |
15 | 工件的厚度 | 3-6mm |
16 | 工件的材料 | 碳钢Q235、Q345 |
17 | 工件外形 | 正圆 |
18 | 焊枪冷却方式 | 水冷 |
19 | 焊接电源 | 林肯CV505HP |
20 | 送丝机 | 与电源匹配 |
21 | 悬臂移动装置 | 2套 |
22 | 正圆罐焊枪数量 | 2把 |
23 | 焊接位置 | 加强圈角焊缝 |
24 | 除尘器 | 2套 |

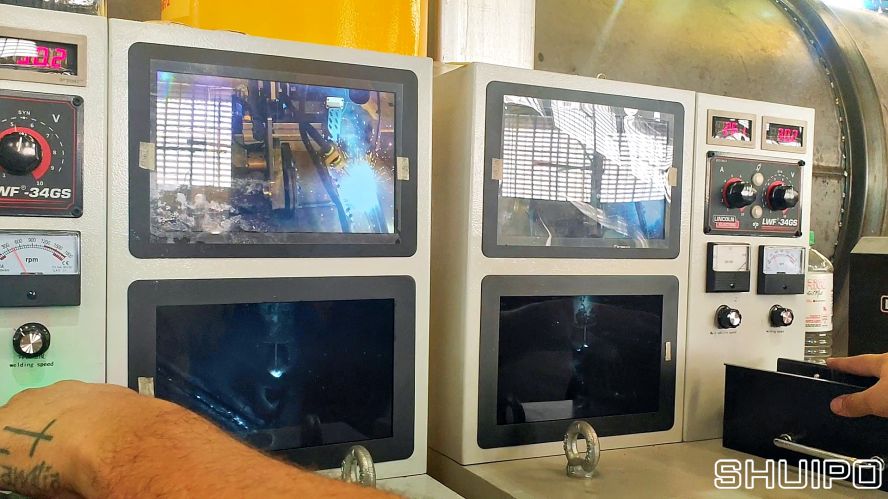

25 | 监控 | 每个悬臂配二个监控(分别用于观察小车与焊缝位置、观察焊接焊缝微调) |
26 | 电源电压 | AC380V 50HZ |
27 | 整机功率 | 60KW |
