焊割技术

1、如果采用焊接工艺方法（例如钎焊）密封一个浮筒或密封一个中空结构的末端，在进行焊缝的最后密封时，为了防止热空气进入容器而导致容器爆裂，将如何处理？

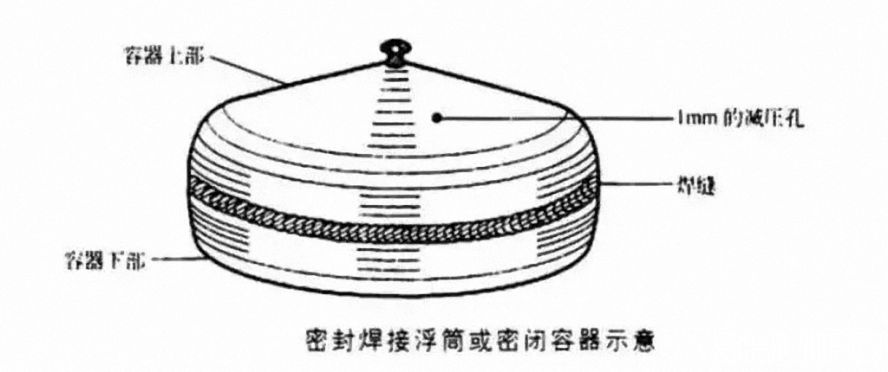

        首先在浮筒上钻一个直径1.5mm的减压孔，以利于焊缝附近的热空气与外部空气流通，然后进行封闭焊接，最后焊密封减压孔。当焊接储气容器结构时，也可以采用减压孔。应注意的是，在密闭容器中进行焊接是十分危险的，焊前应确保容器或管子内部清洁，并避免有易燃易爆物品或气体存在。

2、当需要采用熔化极气体保护焊、药芯焊丝气体保护焊或钨极氩弧焊将屏栅、金属丝网或延伸金属焊接到钢结构框架上，进行焊接时金属丝网容易产生烧穿和焊缝未熔合现象，应如何进行处理？

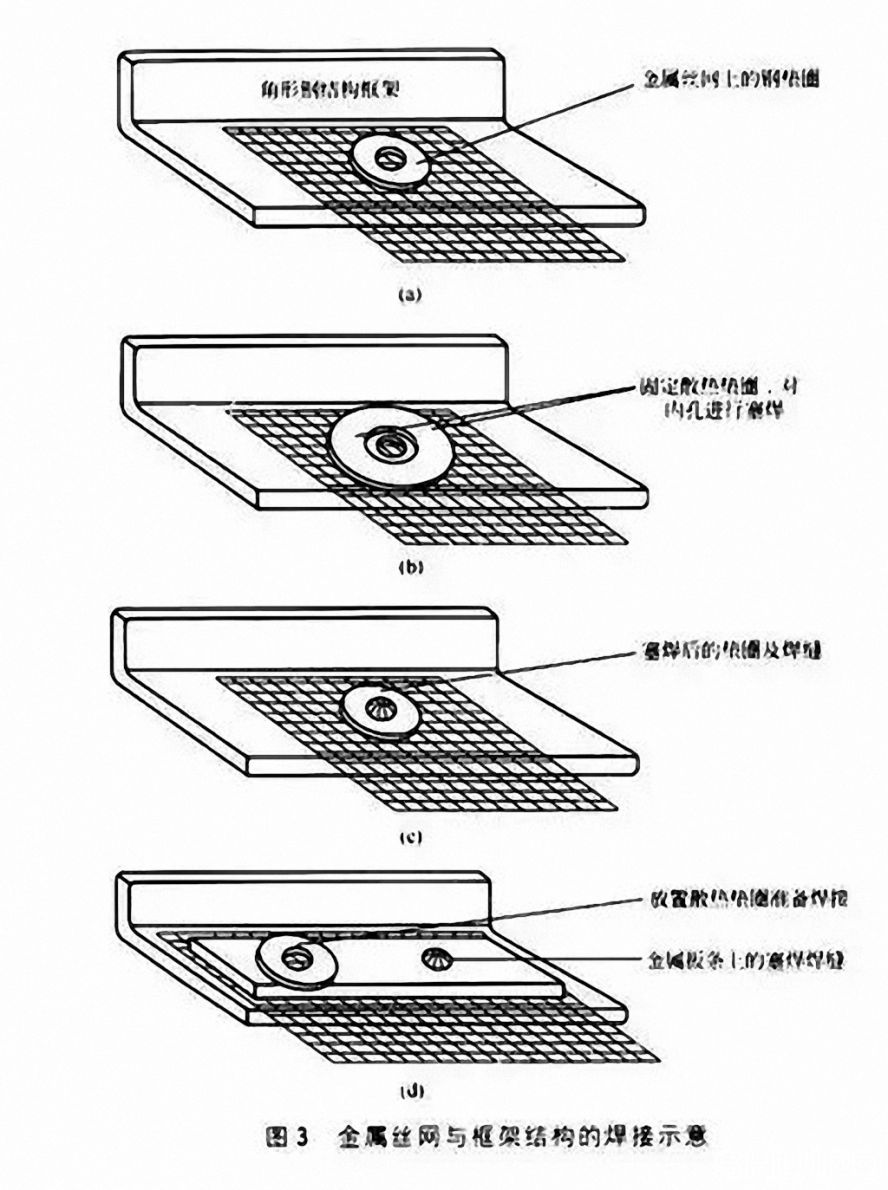

① 在金属丝网或延伸金属上放置非金属垫圈并且将垫圈、金属丝网和框架夹紧在一起，不允许采用含铬或镀锌垫圈，垫圈应采用未涂敷的，见图3(a)。

② 在被焊位置的垫圈上部放置一个更大的垫圈作为散热片。上垫圈应具有一个比下垫圈更大的孔，以避免上垫圈也被焊接在一起。然后通过垫圈的两个孔进行塞焊，应使焊缝处于下垫圈部分。操作者可以采取一些其他的方法得到足够的热量并进行焊接，注意要防止周围屏栅或金属丝网烧穿，见图3(b)和（c）。

③ 另一种方法是采用一个带孔的金属板条，将孔对准需要焊接的部位，并放置散热垫圈，然后进行塞焊，见图3(d)。
